滑倒、绊倒和跌倒是工作场所最常见的伤害原因。在公众和工作人员可以进入的区域,重要的是在存在溢出风险、表面很可能被弄湿或防止其他滑倒危险的地方安装适当的安全地板。这种安全地板应表现出“持续的防滑性”,以在地板的使用寿命内防止滑倒。
增加和维持地板覆盖物的防滑性的一种方法是通过在整个耐磨层中添加各种粗颗粒(或微粒)。这种均匀分布有助于确保在地板的整个使用寿命期间,它可以继续提供相同水平的防滑性。
EN 13845:2017标准欧盟要求:
EN 13845:2017+C1:2017 涵盖了欧盟对基于颗粒增强防滑性的聚氯乙烯 (PVC) 地板的大部分要求,该标准取代了该标准的先前版本 (EN 13845:2005)。这些产品还必须符合建筑产品法规 EU 305/2011 和相关的协调标准,在本例中为 EN 14041。
EN 13845 旨在确保这些地板产品的质量,因此包括对地板覆盖物各种特性的一般要求——包括防滑性和残留压痕(见表 1)。该标准还包括地板覆盖物标签的要求。它还概述了一个基于使用强度的分类系统,因此显示了地板覆盖物应该在哪些方面提供令人满意的服务。
使用级别的分类要求(如表 2 所示)规定了每个类别下产品的最低要求。因此,任何满足特定等级要求的此类地板都应为规定的使用水平提供令人满意的服务。
测试产品:
EN 13845 使用 EN ISO 10874 中的分类系统——“弹性和纺织地板覆盖物——分类”。这突出了弹性地板覆盖物应提供令人满意的服务的使用水平。这些分类基于标称最小总厚度以及三个“基于寿命”的测试。首先,EN 13845 附录 D 评估了地板覆盖物的磨损影响。

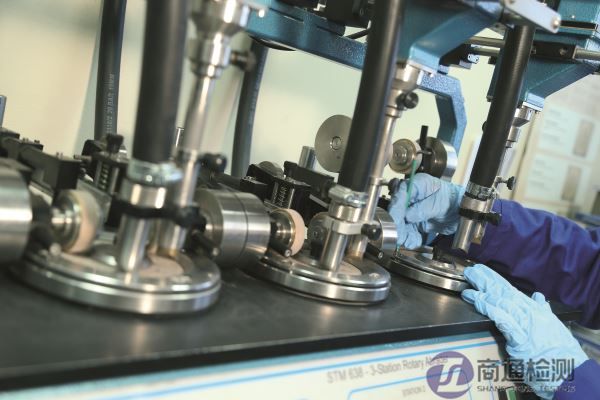

该测试包括在不同数量的测试循环之前和之后计算产品表面可见颗粒的数量,在此评估过程中,表面会被旋转平台上的皮革轮和磨料砂砾组合磨损。该测试的要求基于地板产品在不丢失超过测试前计数的颗粒的 10% 的情况下可以承受的循环次数。这样的结果表明地板在其使用期间仍表现出良好的防滑性。
其次,使用级别分类所需的“脚轮椅”测试代表了椅子和/或其他物体对在地板产品上滚动的脚轮的影响。要获得“32 级”或更高等级,地板覆盖物在测试时必须显示表面没有损坏(除了由于外观更平坦而导致的轻微变化),并且没有分层。
最后,“接缝强度”测试是 31 级以上级别所要求的,用于评估接头焊接在一起形成接缝时的产品强度(根据制造商的说明)。测试样品夹在两个气动钳口之间,以 100 毫米/分钟的速度拉开,并测量产品上的最大负载。要获得 31 级及以上等级,产品必须证明每 50 毫米的平均接缝强度≥ 240 N,每 50 毫米的最小单个接缝强度为 180 N。
例如,如果产品 i) 满足表 1 中描述的一般要求,ii) 标称厚度为 2.2 毫米,iii) 在使用脚轮椅测试进行测试时显示表面无干扰且无分层,iv) 证明平均接缝强度为每 50 毫米 250 牛顿,最小接缝强度为每 50 毫米 210 牛顿,并且 v) 当根据 EN 13845 附录 D 进行 50,000 次循环测试时,其颗粒物减少了 9%,它可以归类为“ 34/43 级。这代表适用于非常繁重的商业和重工业区域。
凡针对EN 13845:2017+C1:2017进行相关测试,测试结果及分级常被地板厂商用于产品推广。然后,消费者可以购买被认为适合其所需最终用途的地板。
基于颗粒增强防滑性的 PVC 地板覆盖物的一般要求:
特征 | 要求 | 测试方法 |
卷状产品: | 不低于标称值 | EN ISO 24341 |
长度 (m) | ||
宽度 (mm) | ||
瓷砖形式的产品: | 偏差 ≤ 标称长度的 0.13%,最大不超过 0.5 mm | EN ISO 24342 |
边长 | ||
边长 | 任一点允许偏差 | |
≤ 400 mm | ||
> 400 mm | ≤ 0.25 mm | |
> 400 mm(用于焊接)的垂直度和直线度 | ≤ 0.35 mm | |
≤ 0.50 mm | ||
单位面积总质量 (g/m 2 ) – 平均值 | 与标称值的最大偏差为 +13% 或 -10% | EN ISO 23997 |
总厚度 – 测试时的平均值 测试时的 | 在标称值的 +0.13 毫米和 -0.10 毫米之间 | EN ISO 24346 |
单个值 | 平均值 ±0.15 毫米 | |
防滑分类: | ||

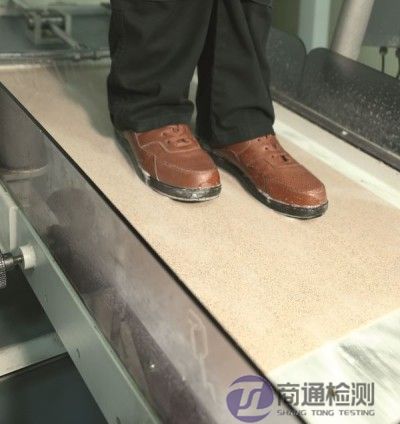

ESf 级(鞋类): | ≥20度(斜坡试验) | EN 13845 Annex C |

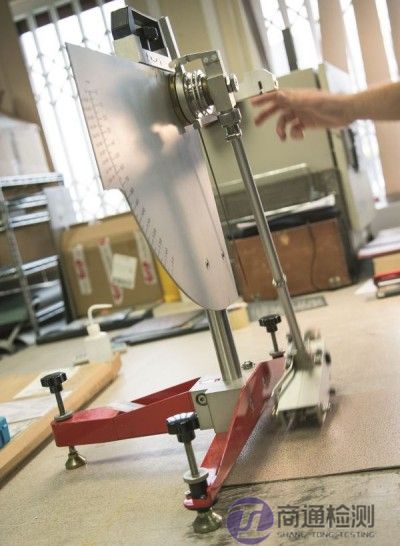

≥36(摆锤摩擦试验) | (斜坡测试) | |
ESb 级(赤脚): | ≥15度(斜坡试验) | CEN/TS |
≥36(摆锤摩擦试验) | 16165:2016 Annex C(摆锤摩擦测试) | |
残留压痕 - 平均 | ≤ 0.1 毫米 | EN ISO 24343-1 |
尺寸稳定性(百分比) | 每个方向的变化 | EN ISO 23999 |
板材和瓷砖(用于焊接) | ≤ 0.4% | |
瓷砖(用于干接缝铺设) | ||
≤ 0.25% | ||
卷边: | EN ISO 23999 | |
待粘合的板材和瓷砖 | (见脚注a) | |
未粘合的板材和瓷砖 | ≤ 2 毫米 | |
灵活性 | 使用 20 mm 心轴进行测试 | EN ISO 24344 方法 A |
耐人造光色牢度 | 最少 6 个 | EN ISO 105-B02,方法 3(脚注b) |
a 完全粘合和焊接的材料不需要进行该试验。如果以瓷砖形式供货并采用干接缝铺设,则材料应符合要求(2 毫米)。
b 暴露全尺寸试样。在黑暗中储存另一个测试样本,这将构成评估颜色变化的参考标准。
使用级别分类要求:
序号 | 使用等级 | 最小总 厚度(见a ) 标称值EN ISO 24346 | 耐磨性的影响(见b、c )EN 13845 附录 D | 脚轮椅的作用EN 425 | 每 50 毫米的接缝强度N EN 684 |
21 | 国内中度/轻度 | 1 | 20,000 次循环 | 无要求 | 无要求 |
22 | 国内一般/中度 | 1.5 | |||
22+ | 国内一般 | 1.5 | |||
23 | 国产重 | 1.5 | |||
31 | 商业中等 | 1.5 | 20,000 次循环 | 无要求 | 当按照制造商的说明焊接时,测试后的平均值:≥ 240,单项测试结果:≥ 180 |
32 | 商业通用 | 2 | 30,000 次循环 | 如果进行验证测试,除了由于外观更平坦而导致的轻微变化外,不会对表面造成干扰,也不会发生分层 | |
41 | 工业中等 | ||||
33 | 商业重工业 | 2 | 40,000 次循环 | ||
42 | 通用 | ||||
34 | 商业非常重 | 2 | 50,000 次循环 | ||
43 | 工业重 |
a 平均值应为标称值+0.13/-0.10 mm。单个值与平均值的偏差不得超过 ± 0.15 毫米。
b 在测试到所需的循环次数后,可识别颗粒的减少应≤ 10%。
c 赤脚使用的地板覆盖物无需测试,并自动授予“21/31”分类。
