EN 61000电气电子设备抗扰度要求和试验方法

EN 61000-4 - 2：2009电磁兼容性（EMC） -部分4 - 2：试验和测量技术 -静电放电抗扰度试验（IEC 61000 - 4 - 2：2008）



模拟： IEC 61000-4-2：2008电磁兼容性（EMC） - 第4部分- 2：测试和测量技术 - 静电放电抗扰度测试。



范围

国际标准EN 61000 - 4 - 2：2009定义了关于静电放电（ESD）的敏感性要求。该标准定义了电气和电子设备测试的测试设置，环境和测试级别，直接或间接地受到用户的ESD。



本标准应与通用标准或EN 61000 - 4 - 2的特定产品标准一起使用： 2009年没有提供有关特定设备测试的具体信息。



一般

      静电荷在休息不平衡的电荷，通常，它是由绝缘体表面摩擦在一起或拉开而形成的。一个表面获得电子，而另一个表面失去电子。这导致称为静电荷的不平衡电气状况。当静电荷从一个表面移动到另一个表面时，它变为 ESD。ESD是一个微型闪电带，在两个具有不同电位的表面之间移动。只有当两个表面之间的电压差足够高以破坏分隔两个表面的介质的介电强度时，才会发生这种情况。当静电荷移动时，它变成损坏或破坏栅极氧化物，金属化和结的电流。ESD测试有两种方式：



接触放电（优选方法） - 测试方法，其中测试发生器的电极保持与EUT或耦合平面接触，并且放电由发生器内的放电开关致动;

空气放电 - 测试方法，其中测试发生器的充电电极朝向EUT移动，直到它接触EUT ;



测试级别

国际标准EN 61000 - 4 - 2：2009更喜欢以下测试级别和电压范围。详细的测试级别选择在通用标准和特定产品标准中定义。

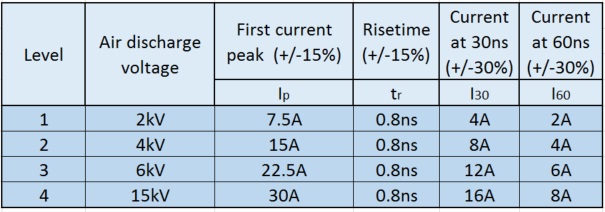

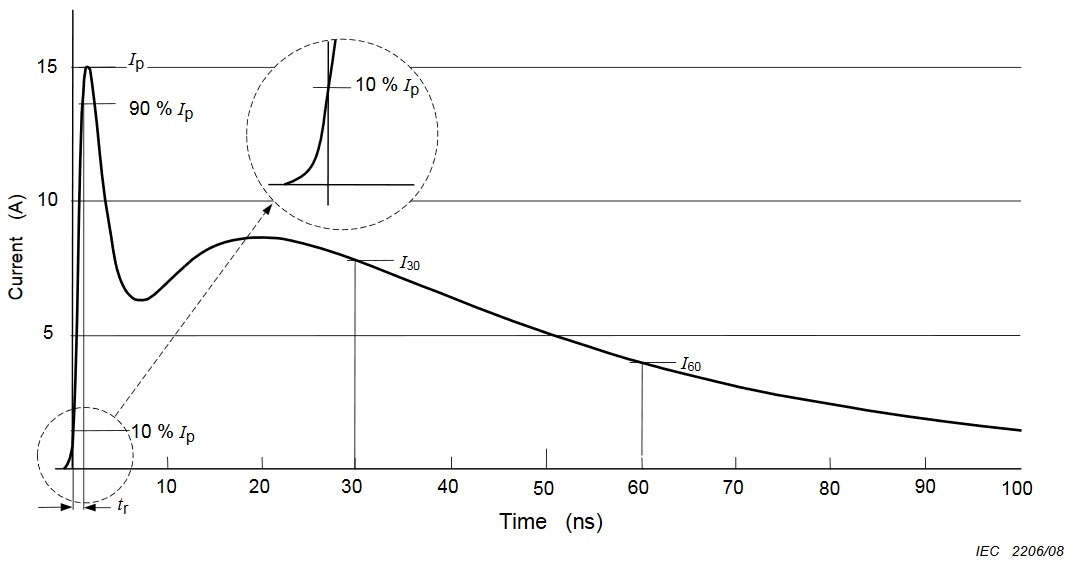

施加的接触放电ESD脉冲波形使用电流表征。电流波形参数应符合表中定义的要求。

测试设置：

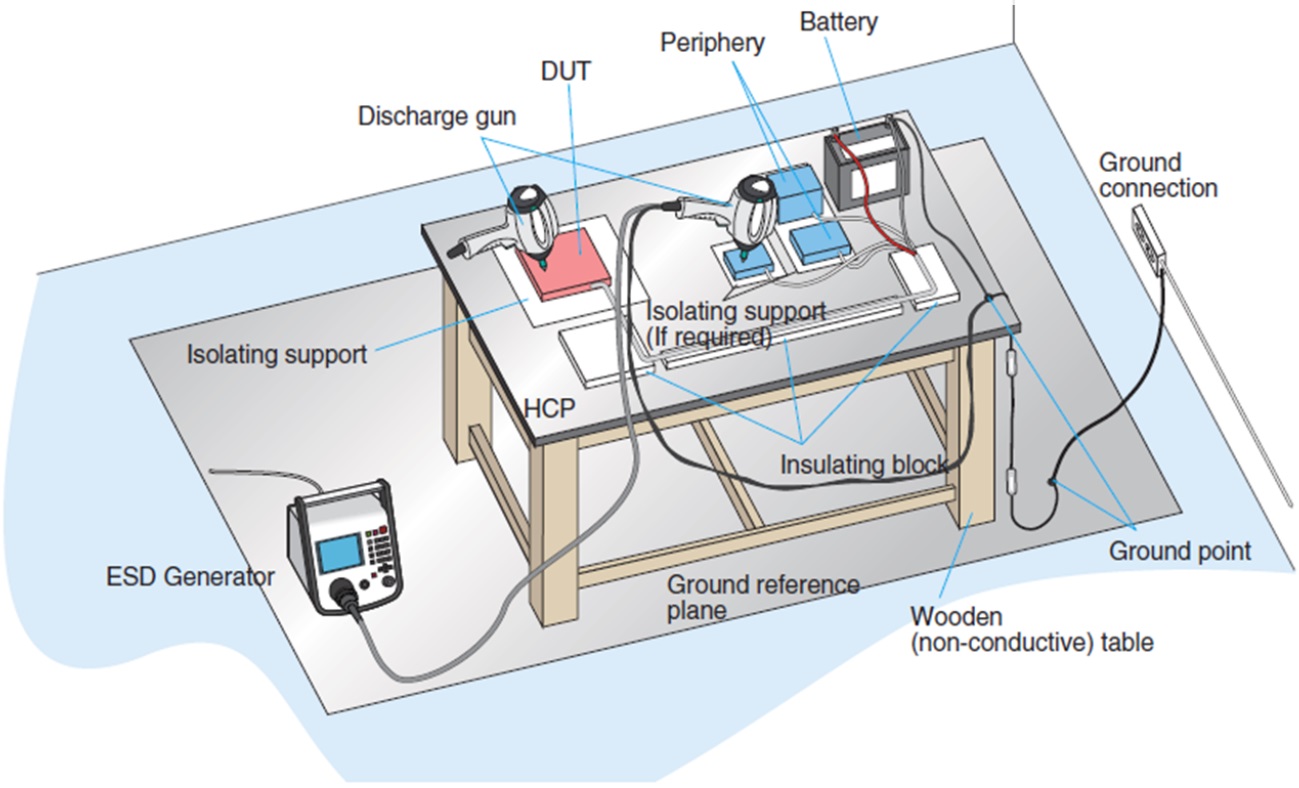

      地板覆盖有接地金属板 - 接地平面。表（高度0。8米）覆盖有水平耦合plane- HCP。水平耦合平面使用两个470欧姆电阻连接到地平面。垂直耦合板（VCP）（0。5米× 0。5米）位于表。垂直耦合平面使用两个470欧姆电阻连接到地平面。下测试装置放置在桌子上1 mm的绝缘片材。

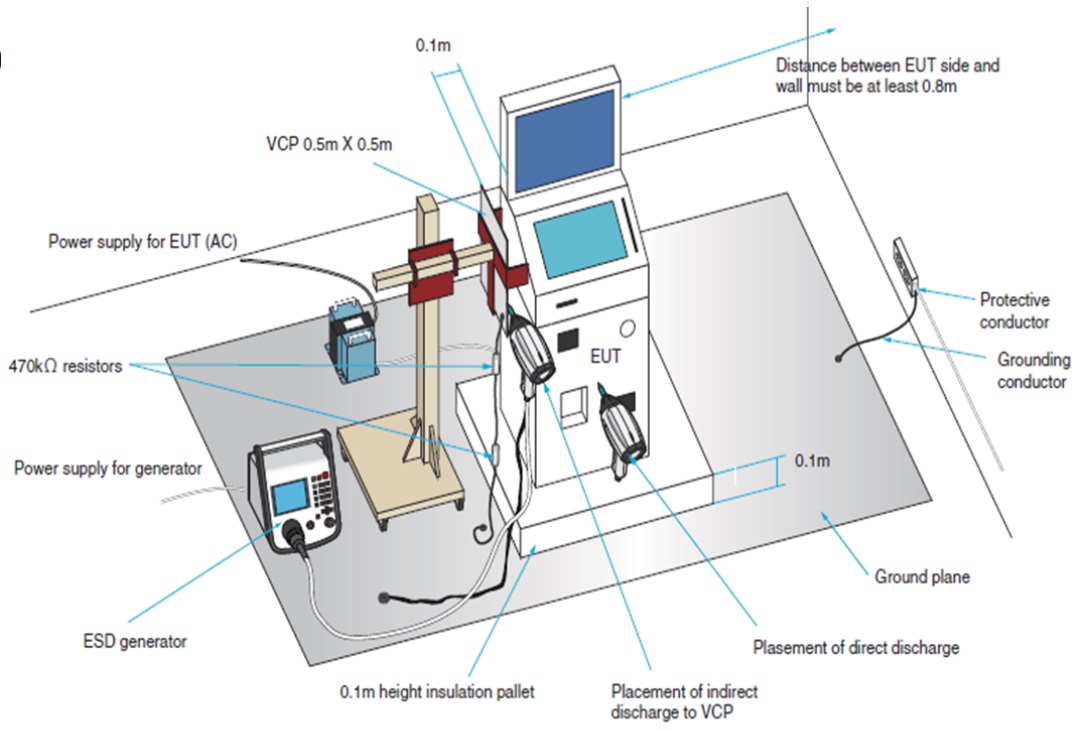

如果被测设备是落地式设备，则应使用落地式测试装置。被测设备应位于地板上地平面上方10 cm的绝缘支架上。垂直耦合plane- VCP，应连接使用两个到地平面470欧姆的电阻器。

直接ESD脉冲的应用

接触放电应用于导电表面和由非导电层覆盖的点或表面和点，不用作绝缘。空气放电应用于所有其他点和表面。


ESD脉冲应用于正常使用者可以访问的那些点（除非通用或特定产品标准另有说明）。ESD脉冲不适用于：

1.在维护期间可以访问的点和表面;

2.在服务中可获得的点和面;

3.最终安装后无法访问的点和表面;

4.连接器针脚由金属外壳保护;

5.连接器触点和其他可触及的部件，由于功能原因而对ESD敏感，并由ESD警告标签提供。



间接的应用ESD脉冲

间接ESD脉冲被施加到水平耦合平面和垂直平面耦合。使用接触放电，垂直耦合平面距离被测设备10厘米。



性能标准

测试结果按功能丧失或性能下降进行分类，国际标准EN 61000 - 4 - 2：2009未定义通过/失败标准，这由通用或特定产品标准定义，EN 61000 - 4 - 2：2009定义了可用于评估测试设备性能的性能标准。



性能标准A

在制造商规定的限制范围内的正常性能;



性能标准B

暂时丧失功能或性能下降。试验后自我恢复，无需操作员干预;



性能标准C

暂时丧失功能或性能下降。测试后恢复所需的操作员干预;



绩效标准D

不可恢复的功能丧失或性能下降。

硬件或软件损坏或数据丢失。
