电源模块是一种集成化的电源转换设备，它将输入的交流或直流电能转换为所需的电压和电流，以满足不同电子设备的电源需求。电源模块通常由功率半导体器件、磁性元件、滤波电容、保护元件等组成，具有电源转换、功率控制、电源保护、电磁兼容性和高效率等特点。
一、电源模块的分类可以根据不同的标准进行，分类方式如下：
1. 按转换类型分类：
- 线性电源：通过线性调节器将输入电源转换为稳定输出的电源模块。特点是输出电压相对稳定，噪声干扰较小，但效率较低，适用于对电源质量要求较高的低功率设备。
- 开关电源：通过开关晶体管等开关元件将输入电源进行高频开关切换，以实现高效能量转换的电源模块。特点是效率高、功率密度大，但噪声干扰较大，适用于对功率需求较高的设备。
2. 按输入输出类型分类：

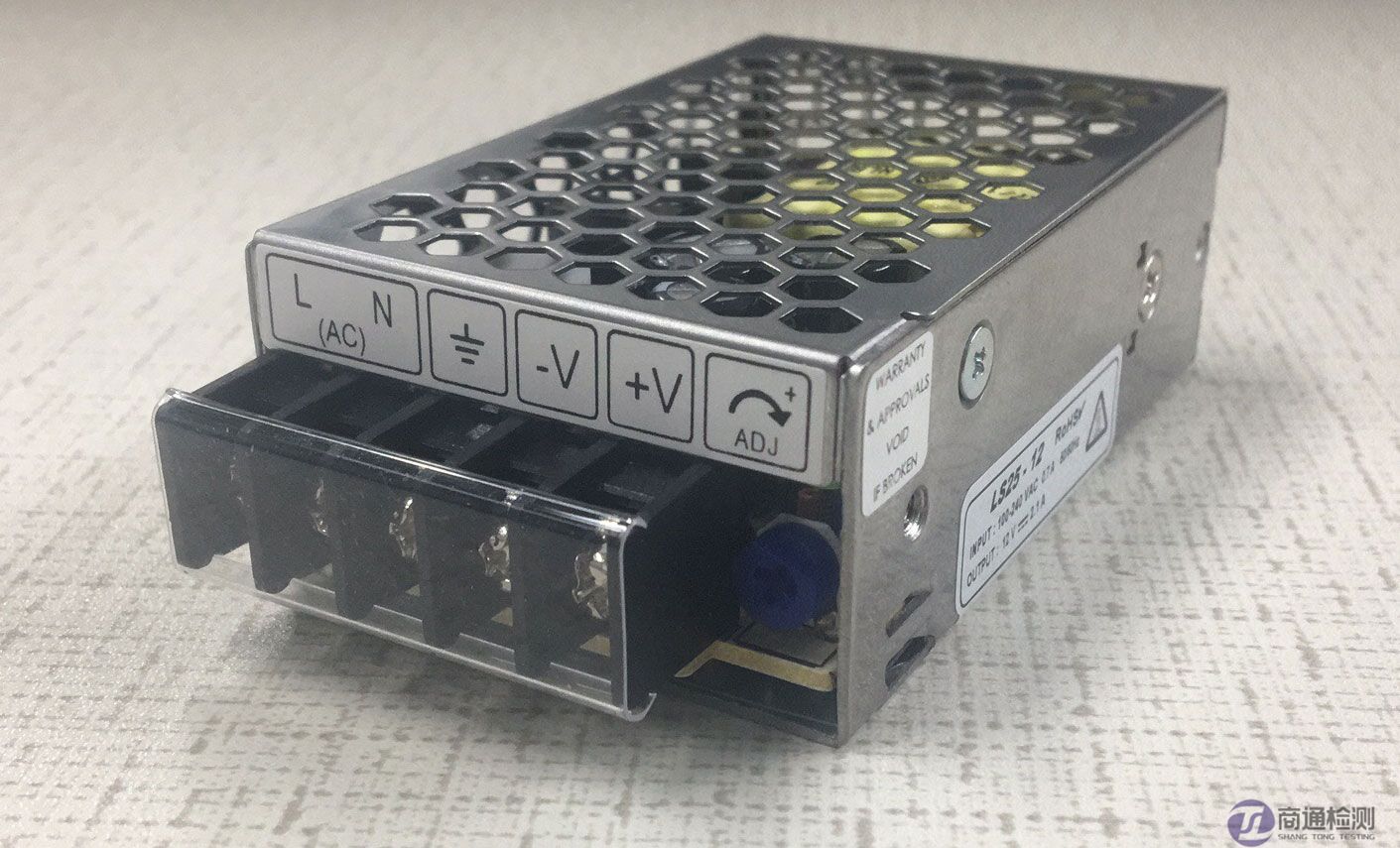

- AC/DC模块电源：将交流电转换为直流电的电源模块。

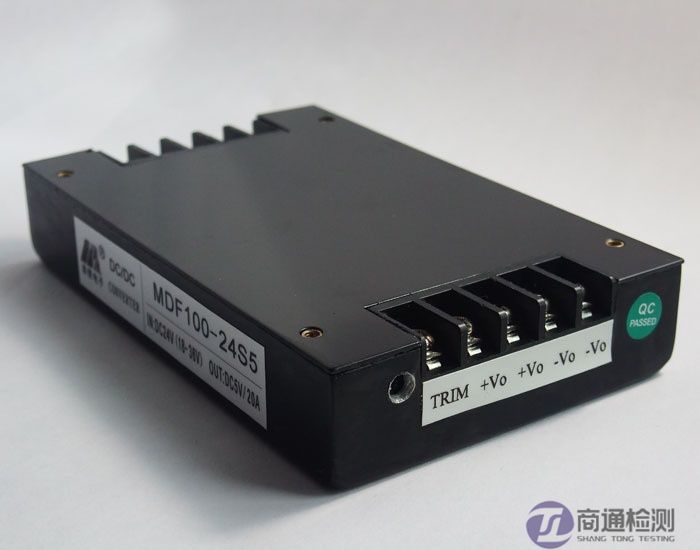

- DC/DC模块电源：将一种直流电压转换为另一种直流电压的电源模块。
3. 按输出功率分类：
- 小功率电源模块（3W~36W）
- 中功率电源模块（50W~200W）
- 大功率电源模块（>200W）。
4. 按封装形式分类：
- 插针式、贴片式、导轨式等。
5. 按应用领域分类：
- 计算机高效率绿色电源
- 通信用高频开关电源
- 航空模块电源等。
二、电源模块的检测标准主要涵盖以下几个方面：
1. 电气性能测试标准
- 输出电压精度：电源模块的输出电压应在规定的额定电压值的一定误差范围内。例如，一般要求输出电压的精度在±5%或更严格的±1%以内，具体数值取决于应用场景和设备要求。
- 输出电流：需满足额定输出电流的要求，并且在不同负载条件下，输出电流应保持稳定，波动范围通常应控制在一定比例内，如±10%左右。同时，还需测试电源模块的最大输出电流，以确保其在过载情况下的性能和保护功能。
- 纹波与噪声：输出电压中的纹波和噪声应低于规定的限值。一般来说，纹波电压的峰-峰值应不超过输出电压的一定百分比，如1%或更低，以保证电源的纯净度，避免对后级电路产生干扰。
2.保护功能测试标准
- 短路保护：当输出端发生短路时，电源模块应能迅速检测到并进入保护状态，限制输出电流或切断输出，以防止损坏电源模块和其他设备。短路保护的响应时间通常应在微秒级，且在短路故障排除后，电源模块应能自动恢复正常工作。
- 过载保护：在输出电流超过额定值一定比例（如120%或150%）时，电源模块应能启动过载保护机制，降低输出电压或切断输出，保护自身和负载设备。过载保护的恢复特性也需要进行测试，以确保在过载情况解除后，电源模块能够正常恢复供电。
- 过压保护：当输入电压或输出电压超过规定的过压阈值时，电源模块应能及时切断输出或采取其他保护措施，以防止过高的电压损坏负载设备。过压保护的阈值精度和响应时间都需要符合相关标准。
- 欠压保护：输入电压低于欠压保护阈值时，电源模块应能停止输出，防止因输入电压不足导致的异常工作或损坏。欠压保护的回差特性也需要进行验证，以确保在输入电压波动时，电源模块能够稳定地进入和退出欠压保护状态。
3.可靠性测试标准
- 老化测试：通过长时间的通电运行，模拟电源模块在实际使用中的工作状态，以检验其在长期工作条件下的性能稳定性和可靠性。老化测试的时间通常为数百小时甚至数千小时，期间需监测电源模块的各项性能参数，如输出电压、电流、温度等，确保其变化在允许范围内。
- 温度循环测试：将电源模块置于不同的温度环境中进行循环测试，以评估其在温度变化条件下的性能和可靠性。测试温度范围一般包括低温（如-40℃）和高温（如+85℃），循环次数为数次至数十次不等，要求电源模块在温度循环过程中能够正常工作，性能参数的变化不超过规定的限值。
- 湿度测试：在高湿度环境下对电源模块进行测试，以检验其防潮性能和在潮湿条件下的工作可靠性。湿度测试的条件通常为相对湿度90%以上，持续时间为数天至数周，要求电源模块在测试过程中无漏电、短路等异常现象，性能参数稳定。
- 振动与冲击测试：模拟电源模块在运输、使用过程中可能遇到的振动和冲击情况，以检验其机械强度和内部连接的可靠性。振动测试的频率范围、加速度等参数以及冲击测试的脉冲波形、峰值加速度等都需要按照相关标准进行设置，要求电源模块在测试后无机械损坏、电气性能正常。
4.电磁兼容性测试标准
- 传导发射：测量电源模块在工作时通过电源线传导到电网中的电磁干扰信号强度，要求其传导发射水平低于相关标准规定的限值，如CISPR 22等标准中规定的A级或B级限值，以防止对其他电子设备产生干扰。
- 辐射发射：测试电源模块在工作时向空间辐射的电磁干扰信号强度，辐射发射的限值同样由相关标准规定，如EN 55022等标准，要求电源模块的辐射发射水平在规定的频段内不超过相应的限值，以确保其不会对周围的无线电设备和电子系统造成干扰。
- 抗扰度测试：包括静电放电抗扰度、电快速瞬变脉冲群抗扰度、浪涌抗扰度等测试项目，以检验电源模块在遭受外界电磁干扰时的抗干扰能力。例如，浪涌抗扰度测试需按照IEC 61000-4-5等标准进行，要求电源模块在规定的浪涌电压和电流冲击下能够正常工作，性能不受影响或在干扰消除后能够迅速恢复正常。
5.安全性能测试标准
- 绝缘电阻测试：测量电源模块的输入与输出之间、输入输出与外壳之间的绝缘电阻，要求绝缘电阻值大于规定的最小值，如一般要求绝缘电阻大于10MΩ或更高，以确保使用过程中的电气安全，防止触电事故的发生。
- 耐压测试：在电源模块的输入与输出之间、输入输出与外壳之间施加一定的高压，持续一定时间，如1分钟或更长，要求电源模块能够承受规定的耐压值而不发生击穿、漏电等现象，耐压值通常为数千伏至数万伏不等，具体数值根据不同的应用和标准而定。
