机械压力机EN 13736:2003+A1:2009标准具体的测试方法和步骤可能因不同的测试机构和实际情况而有所差异，但总体上都是围绕确保气动压力机符合 EN 13736:2003+A1:2009 标准的安全要求来进行的。
一、机械压力机EN 13736:2003+A1:2009适用范围
1. 适用设备类型

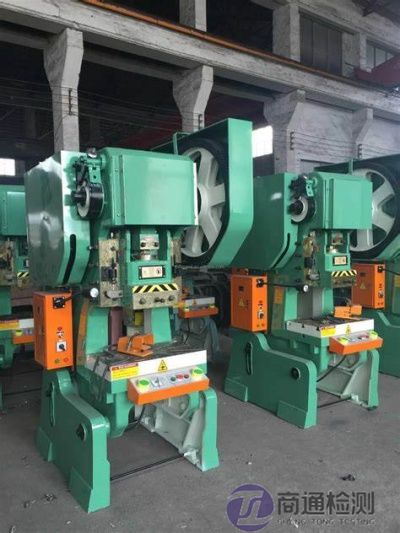

机械压力机（Mechanical Power Presses）：
包括曲柄式、偏心式、连杆式压力机
适用于金属冲压、成型、冲孔等工艺
不适用：
液压机（EN 693）
锻锤、剪板机等非连续行程设备
2. 标准定位
欧盟机械指令（2006/42/EC）下的 C类标准（产品专用标准）
与基础标准（如EN ISO 12100）配合使用
二、机械压力机EN 13736:2003+A1:2009安全要求
1. 机械安全防护
固定防护装置（第5.3条）：
必须防止进入危险区域（模具闭合区）
材料强度≥500N/mm²（如钢制防护罩）
联锁防护装置（第5.4条）：
打开时压力机必须停止（响应时间≤20ms）
需符合EN 1088（联锁装置安全标准）
2. 控制系统安全
控制电路安全等级（第6章）：
主控制系统需满足 EN ISO 13849-1 PLc级
安全回路必须采用冗余设计（双通道）
操作模式：
单次行程模式：必须双手控制（按钮间距≥250mm）
连续行程模式：需附加光栅保护
3. 制动系统要求
制动性能（第7.2条）：
从最大速度制动至停止的时间≤滑块行程的10%
测试方法：空载条件下测量制动角（需≤9°）
三、机械压力机EN 13736:2003+A1:2009测试方法
1. 机械强度测试
防护装置冲击测试：
使用直径50mm、质量1kg钢球从1m高度自由落体冲击
判定标准：无永久变形或断裂

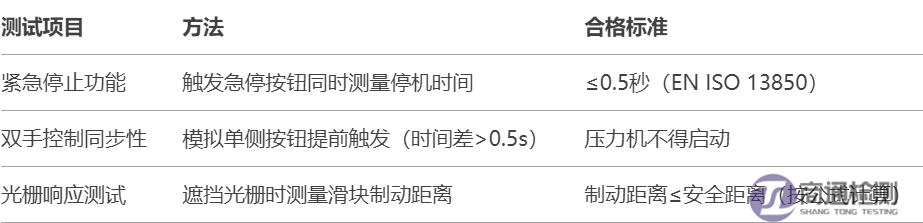

2. 功能安全测试
3. 噪声测试（附录A）
测试条件：空载运行，测量点距设备1m
限值：≤85dB(A)（需配备降噪措施如隔音罩）
四、机械压力机EN 13736:2003+A1:2009CE认证实施流程
1. 技术文件准备
必需文件清单：
风险分析报告（EN ISO 12100）
电气原理图（含安全回路标注）
制动系统计算书（扭矩、惯量验证）
用户手册（含维护周期、安全警告）
2. 符合性评估路径
普通机械压力机：
制造商自检（Module A）
签署EU符合性声明（DoC）
高风险压力机（如公称力>1000kN）：
需公告机构（Notified Body）参与（Module B+C）

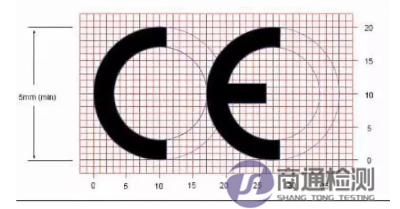

3. 认证标志
CE标志必须与 公告机构编号 并列（如适用）
铭牌需包含：
制造商信息
型号/序列号
最大行程次数（次/分钟）
公称力（kN）
五、常见问题与对策
Q1：如何验证控制系统的PL等级？
解决方案：
1. 使用SISTEMA软件计算各组件MTTFd值
2. 典型配置示例：
安全继电器（PNOZ X3）：PLd
双通道光栅（SICK C4000）：PLe
Q2：现有设备如何升级合规？
改造优先级：
1. 加装联锁防护门（EN 1088）
2. 升级制动系统（摩擦片更换+制动力矩校准）
3. 增加噪声防护罩（降噪≥5dB）
Q3：标准与ISO 16092的差异？
关键区别：
EN 13736针对 纯机械驱动 压力机
ISO 16092适用于 数控液压机（含电子控制系统）
